随着汽车电子和工业控制系统中的数据量不断增加，传统CAN总线单帧最多8字节的数据容量，逐渐难以满足软件升级、诊断测试、传感器数据传输等应用需求。CAN FD由此应运而生——它在保留CAN总线仲裁机制和可靠性的基础上，提高了单帧数据容量，并允许数据阶段使用更高的传输速率。
什么是CAN FD
CAN FD的全称是”CAN with Flexible Data Rate”，即”具有灵活数据速率的CAN”。它并不是一种完全脱离CAN的新总线，而是CAN网络支持的一种扩展帧格式。经典CAN和CAN FD仍然使用相同的基本通信思想，包括差分信号、逐位仲裁、消息优先级、ACK确认和错误处理机制。
CAN FD主要针对经典CAN进行了三方面改进：
数据阶段可以使用更高的比特率； 单帧数据长度由最多8字节提升至64字节； 使用更长的CRC，提高长数据帧的错误检测能力。
CAN FD为什么能够传得更快？

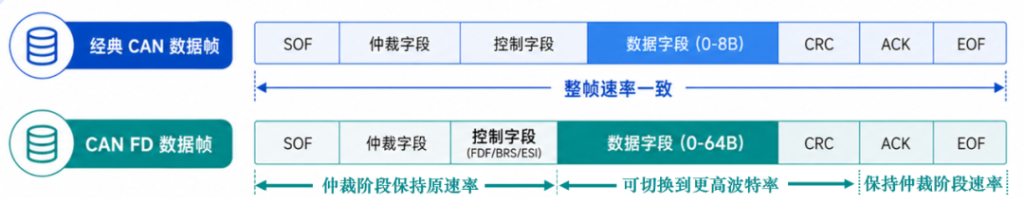

经典CAN从帧开始到帧结束，通常采用同一个比特率。CAN FD则将一帧报文分为两个主要阶段：
- 仲裁阶段：使用标称比特率；
- 数据阶段：可以切换到更高的数据比特率。
仲裁阶段可能有多个节点同时发送报文，各节点需要一边发送、一边读取总线状态，从而判断自己是否获得发送权。因此，这一阶段对信号传播延迟、节点同步和总线长度更加敏感，不能盲目提高速率。仲裁完成后，总线上只剩一个节点继续发送数据，此时不再需要多个节点同时竞争，因此数据阶段可以使用更高的比特率。CAN FD通过BRS位决定是否进行这次速率切换。

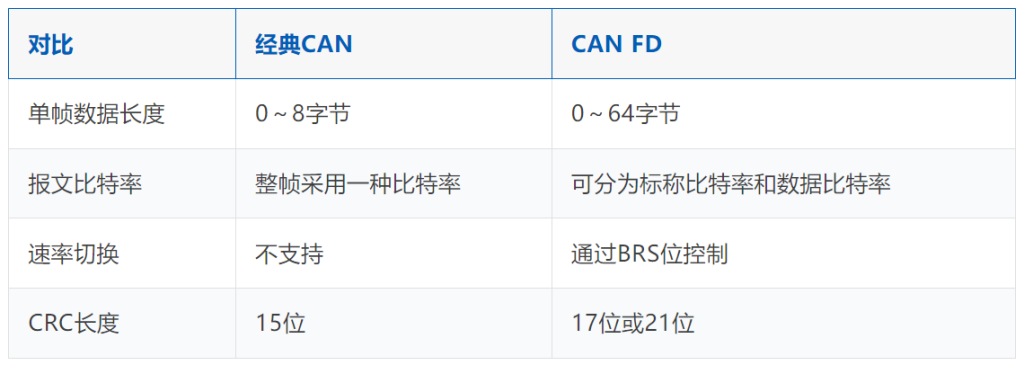

CAN FD与经典CAN有什么区别？
CAN FD是在保留经典CAN基本通信机制的基础上，对数据容量、传输速率和错误检测能力进行了扩展。经典CAN单帧最多传输8字节数据，且整帧采用同一比特率；CAN FD则将单帧数据长度提升至64字节，并可通过BRS位在数据阶段切换至更高的数据比特率，从而提高大数据量传输效率。同时，CAN FD将经典CAN的15位CRC扩展为17位或21位CRC，以增强长数据帧的错误检测能力。

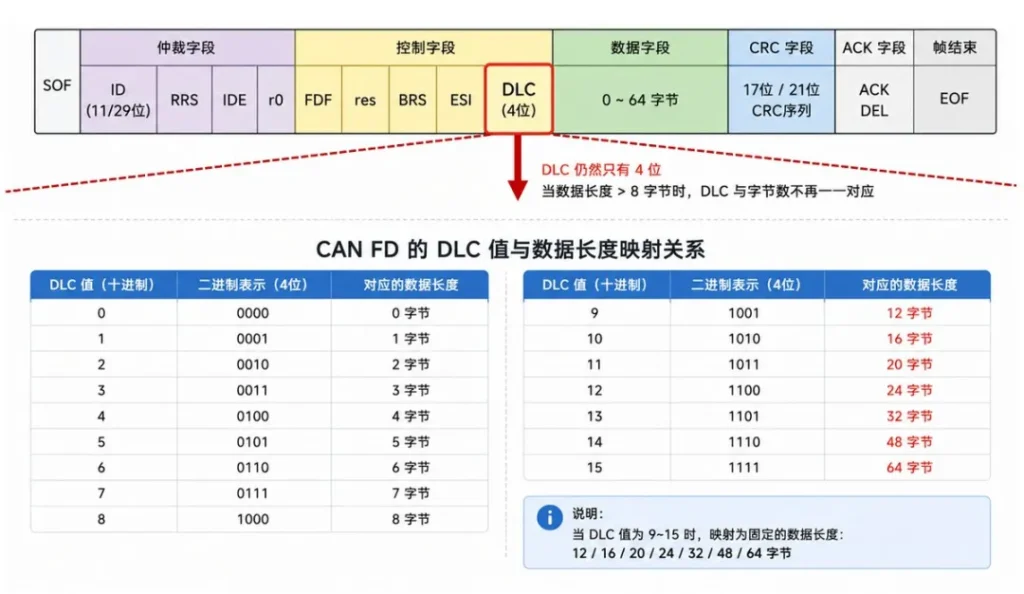

需要注意的是，CAN FD的DLC仍然只有4位。当数据长度超过8字节后，DLC数值不再与数据字节数一一对应，而是按照12、16、20、24、32、48和64字节等固定长度进行映射。
CAN FD适合哪些应用？
从前文可以看到，CAN FD 的核心价值在于：在保留 CAN 可靠通信机制的基础上，提升单帧数据承载能力和数据阶段传输效率。这也意味着，当项目对数据量、实时性和通信效率提出更高要求时，CAN FD 往往会优先进入工程师的选型视野。
在汽车电子、工程机械和工业控制等场景中，CAN FD 已经被广泛用于研发测试、系统集成、刷写诊断和现场调试等环节。围绕这些需求，虹科提供覆盖仿真测试、刷写诊断、远程运维，以及 V2X、SDV 技术探索等环节的通信解决方案。
目前，CAN FD主要应用于以下场景：
- 整车数据采集与测试：整车全维度的性能数据采集、测试与研发验证。
- 低负载ECU老化检测：验证车载电子控制单元在低负载工况下的运行稳定性与使用寿命。
- 特种车辆CAN通讯：保障农用、工程类特种车辆各部件之间的数据传输与协同控制。
- 汽车总线协议转换：实现车载不同总线系统之间的通讯互通与数据高效交互。

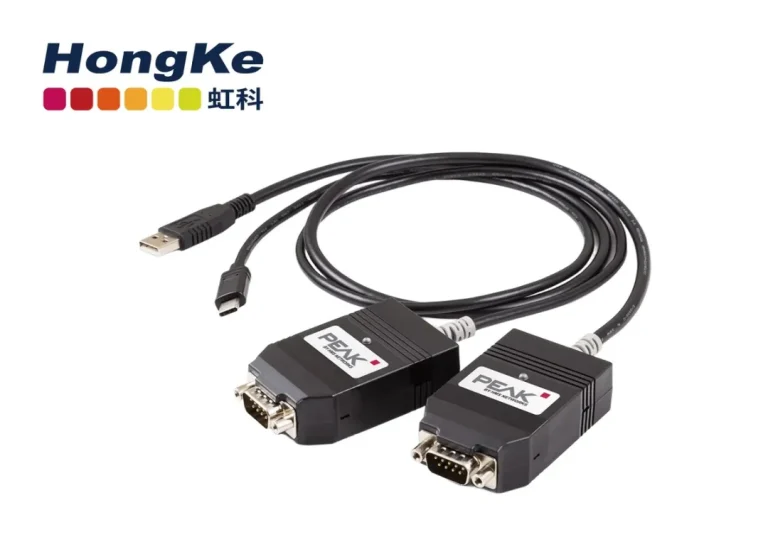

虹科CAN FD通信解决方案：PCAN-USB FD
针对上述研发测试与现场调试需求，虹科提供PCAN-USB FD高速CAN通信适配器：
支持CAN FD/CAN协议，适配多种总线通讯设备； 内置500V电气隔离，有效防止干扰与损坏； 提供免费API接口，支持多语言及主流操作系统，可无缝集成多种第三方软件。
结语
CAN FD可以理解为经典CAN的一次性能扩展：它没有放弃CAN可靠的仲裁和错误处理机制，而是通过扩大数据容量、提高数据阶段速率以及增强CRC校验，使CAN总线能够适应更复杂的汽车电子和工业通信需求。在实际项目中，选择经典CAN还是CAN FD，需要综合考虑数据量、实时性、网络长度、节点兼容性以及硬件设计条件，而不能只看理论传输速率。
