电荷捕获效应的测试挑战
随着半导体工艺不断演进，业界引入了高κ介质材料（如HfO₂）来替代传统的二氧化硅栅介质，以降低栅极漏电流。然而，这一创新带来了一个严重的副作用——电荷捕获效应。高κ介质MOSFET在导通状态下：部分沟道载流子被困在栅介质层中，形成内建电位，导致阈值电压漂移和载流子迁移率下降。
测试难点：
电荷捕获时间尺度：1μs – 数十ms
器件工作频率：GHz级（ns – 亚ns）
直流测试无法分离本征特性与捕获效应
对于MRAM、PCM等新型存储器和高性能逻辑电路，电荷捕获效应是必须攻克的技术难题。而精准测量这一效应，正是解决问题的第一步。
电荷捕捉效应的表征：Id-Vg曲线测试
被捕获的电荷会在栅极侧形成一个”屏蔽层”，使得栅极对沟道的控制能力减弱，宏观表现为阈值电压的正向漂移。这种漂移直接改变了器件的导通条件，进而影响漏极电流Id。
因此，Id-Vg曲线成为表征电荷捕获效应的最直接工具——它不仅能显示阈值电压的变化，还能通过曲线的形态、斜率和电流幅度，完整反映捕获过程对器件性能的影响。
Id-Vg测试通过固定漏极电压，扫描不同的栅极电压，测量对应的漏极电流，绘制Id随Vg变化的曲线。当发生电荷捕获时，被困在介质层中的电荷会”屏蔽”部分栅压，导致Id-Vg曲线整体右移（阈值电压增大）和电流幅度下降，通过对比捕获前后的曲线差异，即可定量提取电荷捕获参数。
测试配置：
漏极(Drain): 施加固定偏置电压Vd（通常为小信号如50-100mV，或饱和区测试时用更高电压）
栅极(Gate): 扫描电压Vg（从负值到正值，或从低于阈值到高于阈值）
源极(Source): 通常接地
衬底(Bulk/Body): 根据器件类型接地或施加偏置
传统直流Id-Vg曲线的根本缺陷
传统的Id-Vg直流扫描测试中，栅极电压缓慢变化，器件在每个测试点都有充足时间让电荷积累到介质层。测得的曲线已经包含了电荷捕获效应，无法分离出器件的真实本征特性。
这就像试图测量运动员的真实体能，却在他们已经疲劳的状态下进行——得到的数据并不反映实际能力。
高速脉冲测试的优势
通过控制脉冲的时间参数，可以实现两种关键测试：
- 短脉冲测试——”冻结”电荷捕获
使用纳秒级超快脉冲作为栅极激励。由于脉冲极短，电荷根本没有时间积累，测得的就是器件的纯净本征特性，但该方法无法提供电荷捕获的动态信息。
慢脉冲测试——”捕捉”动态过程
提供微秒级长脉冲，配合超快上升沿。这样可以在同一次测量中观察到：
脉冲前沿刚过时的本征响应
随后漏极电流随时间的衰减（电荷捕获过程）
最终稳定值（与直流测量一致）
这种方法可用于研究特定偏置点下的电荷捕获动态，也可通过应力前后对比预测器件寿命。

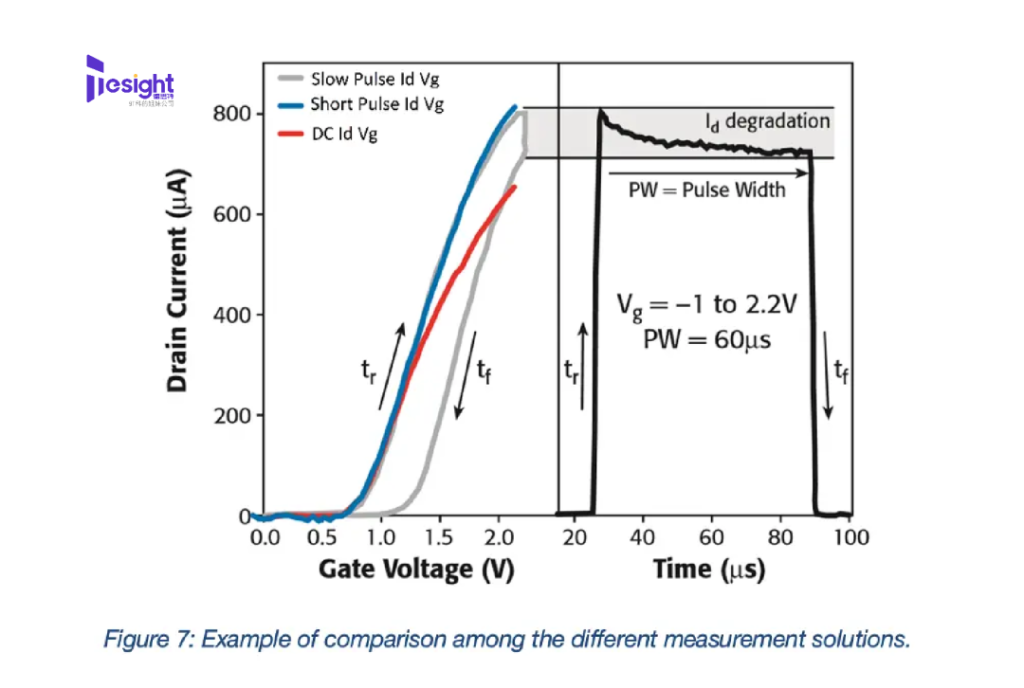

三种不同方法测试得到的Id-Vg曲线
蓝色曲线（短脉冲Id-Vg）
测量条件：纳秒级脉冲
物理意义：器件的本征特性，不含电荷捕获效应
特征：最高的电流水平，最陡的亚阈值斜摆
灰色曲线（慢脉冲Id-Vg）
测量条件：微秒级脉冲的初始时刻
物理意义：与短脉冲重合（t=0时刻）
右侧部分：显示Id随时间的衰减（电荷捕获动态）
红色曲线（直流Id-Vg）
测量条件：稳态直流扫描
物理意义：电荷捕获达到平衡后的实际性能
特征：最低的电流水平，阈值电压正向漂移
脉冲发生器的技术要求
短脉冲测试的关键参数
要实现本征特性测量，需要脉冲宽度远小于电荷捕获时间常数（典型值1-50ns）：
边沿时间：需 < 100ps，确保瞬态建立时间远小于捕获时间常数
脉冲宽度：300ps – 几ns，保证脉冲宽度可调，足够短以抑制捕获，又足够长以形成稳定沟道
重复精度：支持多偏置点扫描，构建完整的Id-Vg曲线
慢脉冲测试的关键参数
捕捉完整的电荷捕获动态过程需要：
快速上升沿：< 100ps，确保初始响应不受捕获影响
长脉冲宽度：微秒到毫秒级，覆盖捕获过程的完整时间窗口
宽偏置范围：±2.5V，研究不同栅压下的捕获行为
精细电压控制：mV级分辨率，精准设置偏置点
高K介质MOSFET的电荷捕获效应，本质上是一个时间分辨的动态过程。传统直流测试就像用照片去理解一场运动——只能看到结果，无法看清过程。脉冲测试则像高速摄像机，既能捕捉瞬间的本征状态，又能记录完整的演化过程。而德思特 TS-PG 1000脉冲发生器，凭借70ps超快边沿、300ps-1秒宽脉冲范围、10mV精准控制和4通道同步能力，成为这一领域不可替代的精密工具。它解决的不仅是测试问题，更是帮助工程师看清真相、掌控可靠性、推动技术进步的关键。
电荷捕获效应的精准表征，是脉冲发生器在半导体测试中的典型应用之一。当测试场景从扩展探地雷达、量子计算、大物理实验等更广阔的领域，脉冲发生器的角色也在不断延展：从单纯的激励信号源，演变为系统级时序控制与高速脉冲生成的核心枢纽。
