一、频谱仪核心概念与分类
1.频谱仪基本概念
频谱分析仪利用射频信号捕获技术，将射频信号的频域和调制信息数字化，为深度分析提供数字数据基础。
2.频谱仪分类
★从工作原理上
- 扫频式射频分析仪（SSA）
→ 频点按时间顺序扫描显示
→ 典型代表：手持式频谱仪
- 射频式射频分析仪（RTSA）
→ 同时显示全频段信号
→ 需通过以太网传输至PC分析

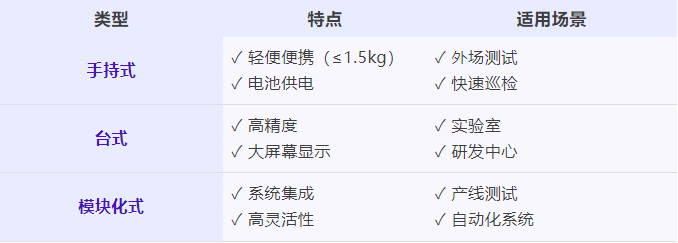

★从形态与场景上

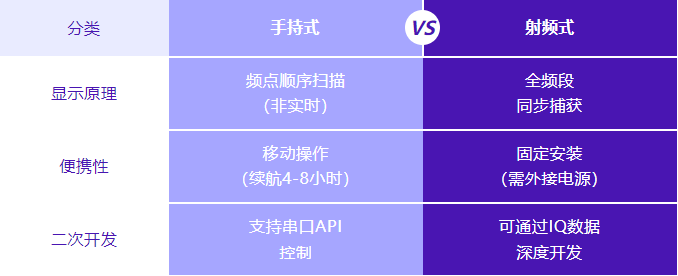

★手持式VS射频式区别
二、频谱仪九大关键指标
1.基础参数
- 频率范围：信号检测的频段宽度
- 扫宽
→ 监测目标频段范围
→ 扫宽↑
→ 扫描时间↑
- 实时带宽（RTBW）
→ 实时频谱仪单次FFT处理的频谱宽度
2.核心性能指标
- 分辨率带宽（RBW）
→ 频率分辨能力
→ RBW越小，分辨率越高
- 视频带宽（VBW）
→ 显示平滑度控制器
→ 通常 > RBW（抑制噪声）
- 显示平均噪声电平（DANL）
→ 设备灵敏度（底噪）
→ RBW↓
→ DANL↑
3.高级指标
- 相位噪声（dBc）
→ 信号质量关键参数
→ 差值越大质量越好
- 动态范围
→ 可测信号强度区间
→ 底噪 ~ 最大接收功率
- 扫描速率：频谱扫描速度指标
三、频谱仪四大应用领域
1.通信领域
- 5G毫米波测试
- 卫星通信
- LTE外场测试
2.万物互联
- RIS测试
- IoT设备验证
3.专业测试
- 无源互调(PIM)
- EMI测试
4.新型领域
- 汽车毫米波雷达
- 无人机频谱监测
四、频谱仪实测案例
德思特频谱测试
系统搭建：使用think RF频谱仪外接Wi-Fi天线
测试环境：现网环境

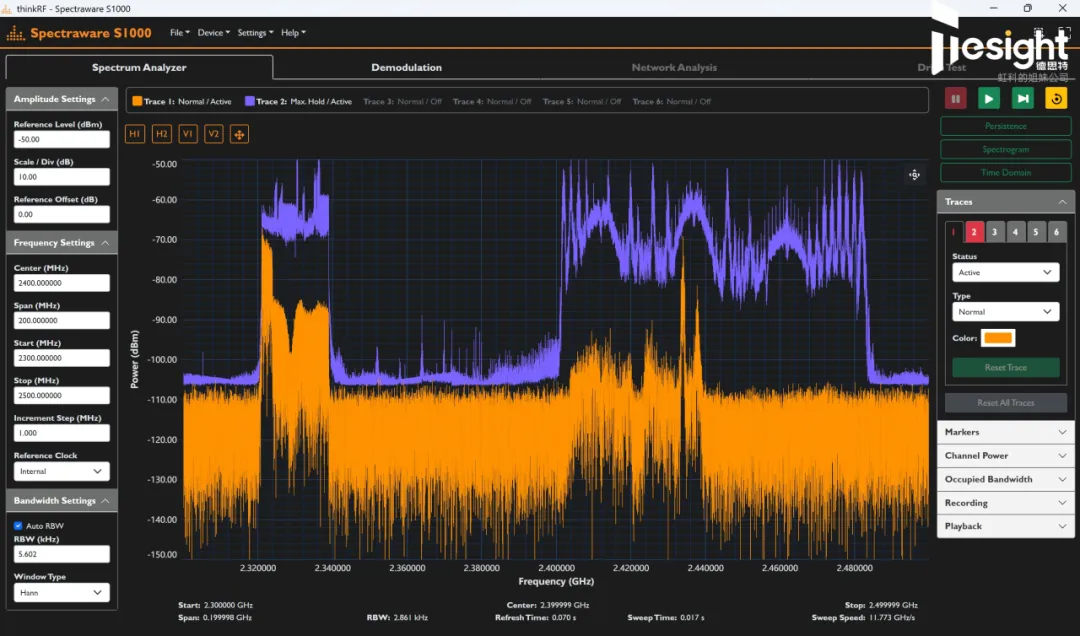

测试结果：2.4GHz，Wi-Fi信号频谱图
